Android中使用双层ViewPager2+Fragment+TabLayout 实现顶部Tab和底部菜单Fragment联动切换

铁石心肠 1年前 ⋅ 621 阅读

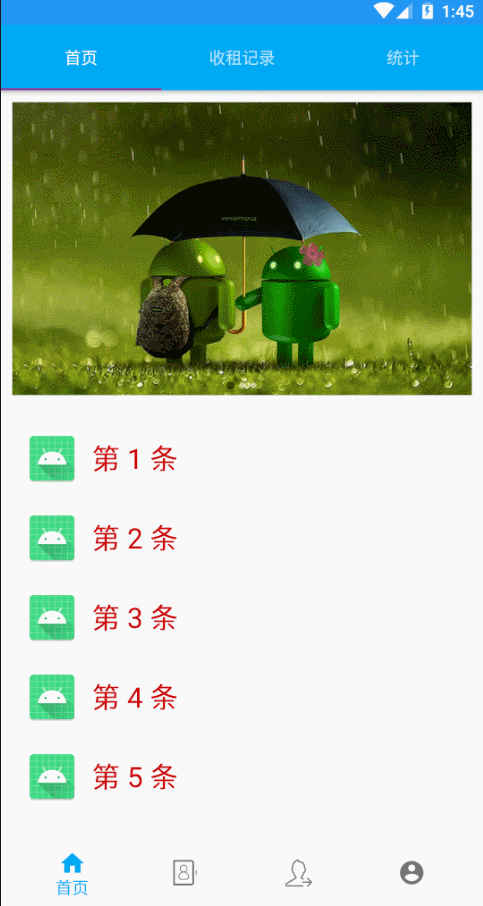

本Demo是使用Kotlin编写,什么都不多说,先来看个效果图Gif :

类似这样结构的App也有很多。可以看到demo中,底部菜单包含4个按钮分别对应着4个不同fragment 。其中前2个底部菜单按钮fragment 也分别包含他们自己的Tab选项卡,当Tab选项卡滑动到最后一个时,自动切换为下一个底部菜单fragment ,与此同时内部的 Banner  和 RecyclerView 滑动事件不与ViewPager切换冲突的这种效果。

再来看看前2个底部菜单效果页面的布局结构:

想当时以为这种效果做起来还算简单,需要实现这种滑动切换效果第一时间肯定想到要用ViewPager,但Google最近推出的ViewPager2说是ViewPager的升级版且功能更强大,所以就决定采用ViewPager2来实现效果。底部菜单BottomNavigationView绑定父ViewPager实现底部菜单的滑动切换,子ViewPager绑定TabLayout选项卡实现滑动切换。结果当做起来才发现很多问题,比如ViewPager2嵌套问题导致子ViewPager2不能正常响应滑动,ViewPager2里面的Banner滑动事件又产生冲突等一系列问题。

想到ViewPager2嵌套产生滑动事件冲突,首先我第一想法也是继承ViewPager2重写它的一系列事件分发的方法处理,而ViewPager2是内部是对RecyclerView的封装实现,且是final类型的不能被继承,因此继承ViewPager2这种解决方式就可以pass掉了。



第一个坎:如何解决父ViewPager2嵌套子ViewPager2后导致子ViewPager2滑动事件失效?

ViewPager2 提供了一个方法 setUserInputEnabled(boolean enabled) ,此方法的作用是当前ViewPager是否要响应用户输入事件,设置为 setUserInputEnabled(false)表示不处理 ,然后就交给子ViewPager处理了。

由于知道了我们前2个底部菜单Fragment都是包含多个Tab选项卡的,所以我的实现思路是父ViewPager如果当前页面为前两个底部菜单Fragment,滑动事件交给子ViewPager处理Tab滑动

//父ViewPager页面切换监听
mainViewpager.registerOnPageChangeCallback(object : ViewPager2.OnPageChangeCallback() {
override fun onPageSelected(position: Int) {
//滑动fragment对应底部按菜单钮选中
bottomNavView.menu.getItem(position).isChecked = true
//除了前2个bottom fragment有viewpager嵌套不处理滑动,其他都处理滑动
mainViewpager.isUserInputEnabled =(mainViewpager.currentItem > 1)
}
})

现在,子ViewPager的Tab选项卡已经可以正常滑动切换了。

But,  现在只是Tab选项卡可以切换和父ViewPager后面两个fragment页面可以滑动切换,前两个父ViewPager fragment 还是不能相互切换的,因此还需要继续完善 :

1.当第一个父ViewPager的Fragment顶部Tab选项卡为最后一个时且继续往右滑,则切换到下一个父ViewPager的Fragment。

2.当第二个父ViewPager的Fragment顶部Tab选项卡为第一个时继续往左滑,则切换到上一个父ViewPager的Fragment;当Tab为最后一个时且继续往右滑,则切换到下一个父ViewPager的Fragment。

问题来了,怎样判断Tab到达最后一个时且继续往右滑,Tab为第一个时继续往左滑?



第二个坎:如何判断第一个或最后一个Tab的滑动方向?

这里就需要用到OnPageChangeCallback 回调的2个方法对子ViewPager进行判断了:

滚动状态改变回调:onPageScrollStateChanged(state: Int)

页面位置改变回调:onPageScrolled( position: Int, positionOffset: Float, positionOffsetPixels: Int )

viewPager.registerOnPageChangeCallback(object : ViewPager2.OnPageChangeCallback() {
private var currentPosition = 0 //当前滑动位置
private var oldPositon = 0 //上一个滑动位置
//页面滚动的位置信息回调: position 当前滚动到哪个页面,positionOffset 位置偏移百分比, positionOffsetPixels 当前所在页面偏移量
//此回调会触发完onPageScrollStateChanged 的 state 值为1时后面才触发回调
override fun onPageScrolled(position: Int,positionOffset: Float,positionOffsetPixels: Int) {
currentPosition = position
}
// 滚动状态改变回调,state的值分别有0,1,2 ;
// 0为ViewPager所有事件(1,2)已结束触发
// 1为在viewPager里按下并滑动触发多次
// 2是手指抬起触发
override fun onPageScrollStateChanged(state: Int) {
if (state == 0) {
if (currentPosition == oldPositon) {
when (currentPosition) {
0 -> {
Log.d("TAG1", "到达最左一个继续往左滑....")
//若还有上一个bottom fragment页面则切换
mainViewPager.currentItem.takeIf { it > 0 }
?.also { (activity as MainActivity).switchFragment(it - 1) }
}
(viewPager.adapter as FragmentStateAdapter).itemCount - 1 -> {
Log.d("TAG1", "到达最右一个继续往右滑....")
//若还有下一个bottom fragment页面则切换
mainViewPager.currentItem.takeIf { it < mainViewPager.adapter!!.itemCount - 1 }
?.also { (activity as MainActivity).switchFragment(it + 1) }
}
}
}
oldPositon = currentPosition
}
}
})

到此为止,终于实现了顶部Tab和底部菜单Fragment联动切换啦。

一般大部分App的首页结构都是包含一个广告栏和列表组成,当我向首页Tab再添加一个Banner和RecyclerView时,不出乎意料Banner与ViewPager2滑动冲突了,这里Banner我用的是github一个库:

com.youth.banner:banner:$version

第三个坎:如何解决Banner滑动冲突?

在项目中一开始我用的是github开源库banner 1.4.10 版本,刚开始尝试将Banner作为RecyclerView的Header View,看下RecyclerView有没有帮我们处理了这个问题,不幸运的是RecyclerView并没有对HeaderView任何优化。 因为我也懒得继承Banner重写一堆事件分发等方法,然后发现 Banner 已经出了2.0版本了,它是基于ViewPager2重构了一番,对此已经对与ViewPager2滑动冲突做了优化 ,因此直接使用Banner 2.0 非常方便的解决了冲突问题。


最后附上部分关键的源码:

  MainActivity

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:id="@+id/container"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical">
<androidx.viewpager2.widget.ViewPager2
android:id="@+id/mainViewpager"
android:layout_width="match_parent"
android:layout_height="0dp"
android:layout_weight="1" />
<com.google.android.material.bottomnavigation.BottomNavigationView
android:id="@+id/bottomNavView"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="?android:attr/windowBackground"
app:menu="@menu/bottom_nav_menu" />
</LinearLayout>

//AndroidX AppCompat 1.1.0 开始 AppCompatActivity构造函数可直接传入布局ID
class MainActivity : AppCompatActivity(R.layout.activity_main) {
private val fragmentList = arrayListOf<Fragment>()
private val homeFragment by lazy { BottomHomeFragment() } // 首页
private val statisticsFragment by lazy { BottomFamilyFragment() } // 统计
private val inviteFragment by lazy { BottomInviteFragment() } // 邀请
private val mineFragment by lazy { BottomMineFragment() } // 我的

override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
initView()
}

private fun initView() {
fragmentList.run {
add(homeFragment)
add(statisticsFragment)
add(inviteFragment)
add(mineFragment)
}
initViewPager()
bottomNavView.setOnNavigationItemSelectedListener {
when (it.itemId) {
R.id.home -> switchFragment(0)
R.id.family -> switchFragment(1)
R.id.invite -> switchFragment(2)
R.id.mine -> switchFragment(3)
}
true
}
}
fun switchFragment(index: Int) {
mainViewpager.setCurrentItem(index, true)
}
private fun initViewPager() {
//父ViewPager页面切换监听
mainViewpager.registerOnPageChangeCallback(object : ViewPager2.OnPageChangeCallback() {
override fun onPageSelected(position: Int) {
//滑动fragment对应底部按菜单钮选中
bottomNavView.menu.getItem(position).isChecked = true
//除了前2个bottom fragment有viewpager嵌套不处理滑动,其他都处理滑动
mainViewpager.isUserInputEnabled =(mainViewpager.currentItem > 1)
}
})
mainViewpager.offscreenPageLimit = 2
mainViewpager.adapter = object : FragmentStateAdapter(this) {
override fun createFragment(position: Int) = fragmentList[position]
override fun getItemCount() = fragmentList.size
}
}

fun getMainViewPager(): ViewPager2 {
return mainViewpager
}
}



BottomHomeFragment

<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:app="http://schemas.android.com/apk/res-auto"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical">

<com.google.android.material.appbar.AppBarLayout
android:layout_width="match_parent"
android:layout_height="?actionBarSize"
android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

<com.google.android.material.tabs.TabLayout
android:id="@+id/tabLayout"
android:layout_width="match_parent"
android:layout_height="?actionBarSize"
app:tabIndicatorColor="#ADBE107E"

app:tabMode="fixed" />
</com.google.android.material.appbar.AppBarLayout>
<androidx.viewpager2.widget.ViewPager2
android:id="@+id/viewPager"
android:layout_width="match_parent"
android:layout_height="match_parent"
app:layout_behavior="@string/appbar_scrolling_view_behavior" />
</androidx.coordinatorlayout.widget.CoordinatorLayout>

/**
* create by ZhongZihao on 2020/3/31
*
* 底部菜单 首页 fragment
*/

class BottomHomeFragment : Fragment(R.layout.fragment_bottom_home) {
private val tabTitleList = arrayOf("首页", "收租记录", "统计")
private val tabFragmentList = arrayListOf<Fragment>()
private val homeFragment by lazy { TabIndexFragment() } // 首页
private val paymentListFragment by lazy { TabPaymentListFragment() } // 收租记录
private val statisticsFragment by lazy { TabStatisticsFragment() } // 统计
private lateinit var mainViewPager: ViewPager2 // 父ViewPager



init {
tabFragmentList.run {
add(homeFragment)
add(paymentListFragment)
add(statisticsFragment)
}
}



override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
super.onViewCreated(view, savedInstanceState)
initViewPager()
}

private fun initViewPager() {
mainViewPager = (activity as MainActivity).getMainViewPager()
viewPager.offscreenPageLimit = 1
viewPager.adapter = object : FragmentStateAdapter(this) {
override fun createFragment(position: Int) = tabFragmentList[position]
override fun getItemCount() = tabTitleList.size
}

TabLayoutMediator(tabLayout, viewPager) { tab, position ->
tab.text = tabTitleList[position]
}.attach()

viewPager.registerOnPageChangeCallback(object : ViewPager2.OnPageChangeCallback() {
private var currentPosition = 0 //当前滑动位置
private var oldPositon = 0 //上一个滑动位置

// 滚动状态改变回调,state的值分别有0,1,2 ;
// 0为ViewPager所有事件(1,2)已结束触发
// 1为在viewPager里按下并滑动触发多次
// 2是手指抬起触发

override fun onPageScrollStateChanged(state: Int) {
Log.d("TAG1","onPageScrollStateChanged $state")
if (state == 0) {
if (currentPosition == oldPositon) {
when (currentPosition) {
0 -> {
Log.d("TAG1", "到达最左一个继续往左滑....")
//若还有上一个bottom fragment页面则切换
mainViewPager.currentItem.takeIf { it > 0 }
?.also { (activity as MainActivity).switchFragment(it - 1) }
}

(viewPager.adapter as FragmentStateAdapter).itemCount - 1 -> {
Log.d("TAG1", "到达最右一个继续往右滑....")
//若还有下一个bottom fragment页面则切换
mainViewPager.currentItem.takeIf { it < mainViewPager.adapter!!.itemCount - 1 }
?.also { (activity as MainActivity).switchFragment(it + 1) }
}
}
}

oldPositon = currentPosition

}

}



//页面滚动的位置信息回调: position 当前滚动到哪个页面,positionOffset 位置偏移百分比, positionOffsetPixels 当前所在页面偏移量

//此回调会触发完onPageScrollStateChanged 的 state 值为1时后面才触发回调
override fun onPageScrolled(
position: Int,
positionOffset: Float,
positionOffsetPixels: Int
) {
currentPosition = position
}
})
}
}

源码demo: https://download.csdn.net/download/zhong_zihao/12307618

转载:https://blog.csdn.net/zhong_zihao/article/details/105294014
